Nei data center, il passaggio dal raffreddamento ad aria a tecniche di raffreddamento a liquido, o liquid cooling, porta con sé una serie di vantaggi importanti in termini di risparmio energetico e superiore efficienza di raffreddamento, con la possibilità di aumentare la densità di calcolo e, nel complesso, migliorando la sostenibilità delle grandi infrastrutture di calcolo ad alte prestazioni.
Oggi il rapido e continuo aumento delle quantità di calore rilasciato dai chip rende insufficiente il ricorso ai tradizionali sistemi di condizionamento ad aria. Gli scambiatori di calore saldobrasati Tempco BPHE, disponibili anche in versione full stainless steel, sono il cuore tecnologico di questo passaggio al raffreddamento a liquido, vero enabler tecnologico che porta la sostenibilità nei data center riducendo il PUE (power usare effectiveness) e permettendo al contempo un aumento di densità dei rack.
Le prestazioni superiori del liquid cooling sono dovute innanzitutto alla superiore efficienza di scambio termico dei liquidi rispetto all’aria, che consente uno smaltimento più efficace del calore, con minore consumo energetico a parità di quantità di calore da smaltire. E’ così possibile gestire densità di potenza più elevate tipiche delle applicazioni AI e HPC, con alte prestazioni, in modo affidabile e più green. Il liquid cooling permette inoltre un raffreddamento molto più mirato e preciso, grazie al fatto che un liquido è più facile da indirizzare verso componenti specifici rispetto all’aria. L’ecosistema di raffreddamento viene poi completato da sistemi di free cooling e chiller posti all’esterno del data center, che provvedono alla dissipazione del calore asportato dai server e convogliato all’esterno mediante gli scambiatori BPHE.
Tempco fornisce scambiatori di calore saldobrasati BPHE per il raffreddamento a liquido dei data center con modelli e versioni adatti a ogni tipologia di liquid cooling, a prescindere dalla loro architettura. L’elevata compattezza che contraddistingue questi scambiatori permette inoltre una facile integrazione nelle CDU (Coolant distribution units) presenti nei sistemi di raffreddamento a liquido, con notevole risparmio di spazio all’interno delle installazioni. Le competenze di processo di Tempco e nella produzione di soluzioni integrate come sistemi skid offrono quindi un ulteriore vantaggio per i costruttori e operatori di data center, nella realizzazione di soluzioni complete e compatte di facile installazione e integrazione nelle infrastrutture di calcolo.
Gli scambiatori di calore saldobrasati Tempco possono essere impiegati sia per sistemi di raffreddamento a liquido mediante cold plates sia per sistemi a immersione, le due principali tipologie di raffreddamento a liquido nei data center. La gamma copre un ampio range di potenze, per soluzioni In-rack CDU con modelli di scambiatore da 5 a 200 kW, e per sistemi In-row Stand alone CDU per potenze da 500 kW a 3 MW.
La gamma di scambiatori saldobrasati Tempco include tipologie di scambiatori adatte per architetture di raffreddamento a liquido Direct-to-Chip (DTC) che impiegano cold plates. La tecnologia cold plates impiega piastre metalliche in materiale conduttivo che vengono applicate direttamente sui componenti elettronici, GDU e CPU, a più alto consumo. Il calore generato viene assorbito da un liquido refrigerante che circola all’interno delle cold plates, in strutture a microcanali. Le CDU in questo sistema di raffreddamento a liquido fungono da barriera di sicurezza idraulica: qui il liquido surriscaldato in arrivo dalle cold plates fluisce verso lo scambiatore BPHE, e una volta raffreddato viene reimmesso nel ciclo, restando separato dal circuito esterno dell’acqua di raffreddamento (free cooler, chiller e torri evaporative) proteggendo i dispositivi IT da potenziali contaminazioni.

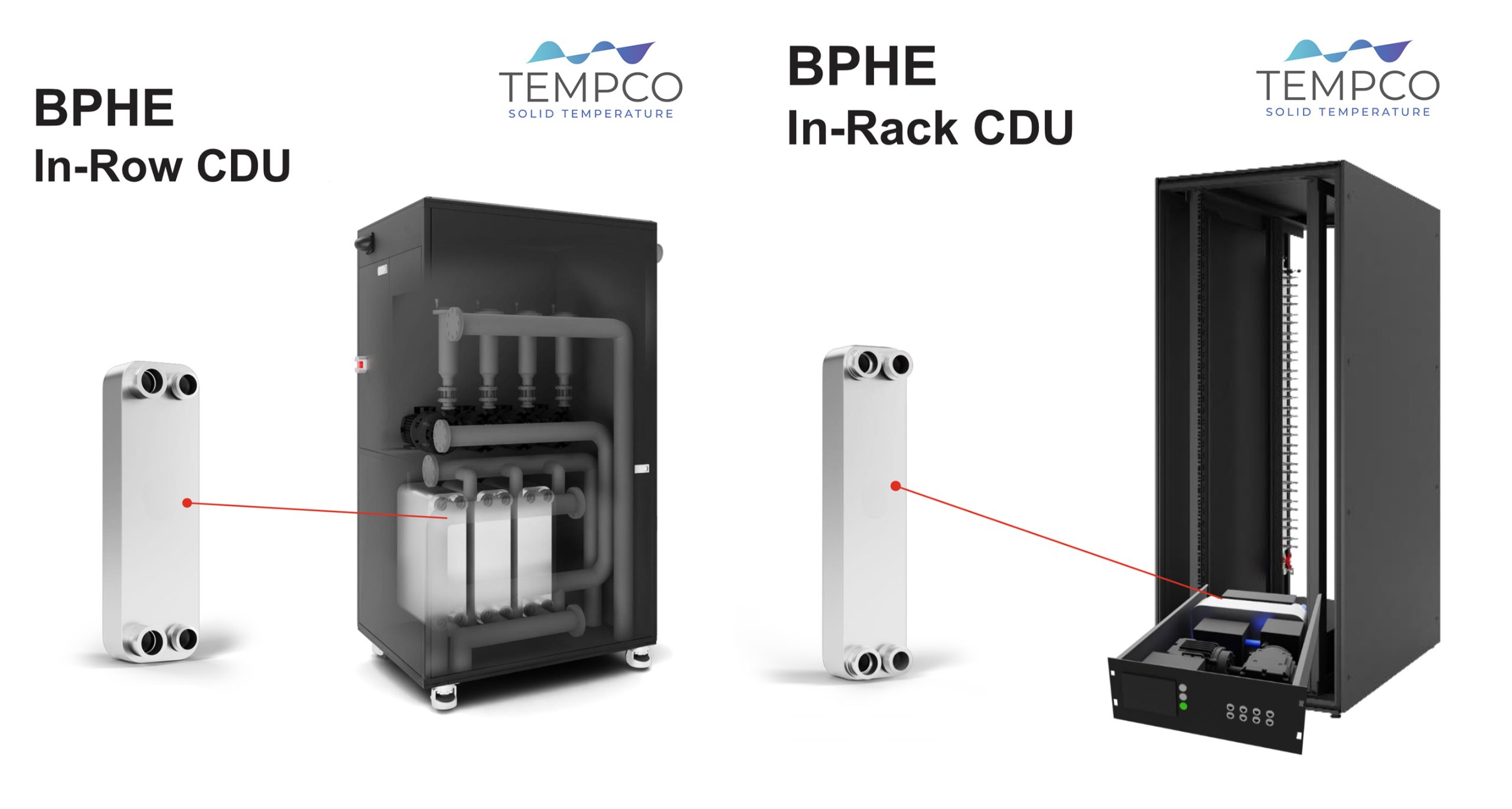

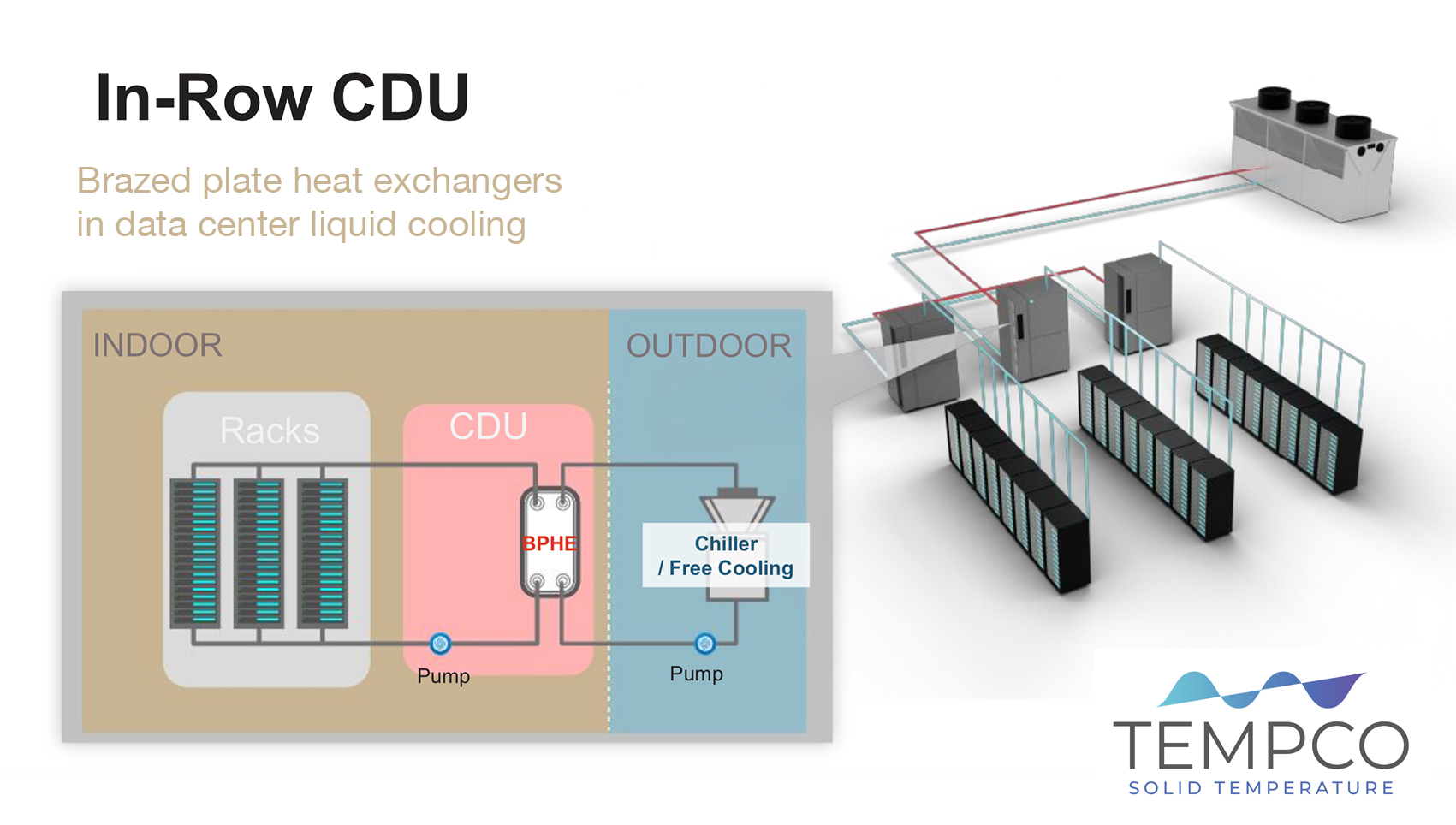

Tempco offre scambiatori a piastre saldobrasati per le CDU nelle soluzioni di raffreddamento a liquido con cold plates sia per architetture in-raw, dove la grande compattezza degli scambiatori consente una facile integrazione della CDU all’interno degli armadi dei server, o in-row, con CDU in armadi stand-alone esterni ai singoli rack IT che possono servire fino a un massimo di 10 server contemporaneamente.

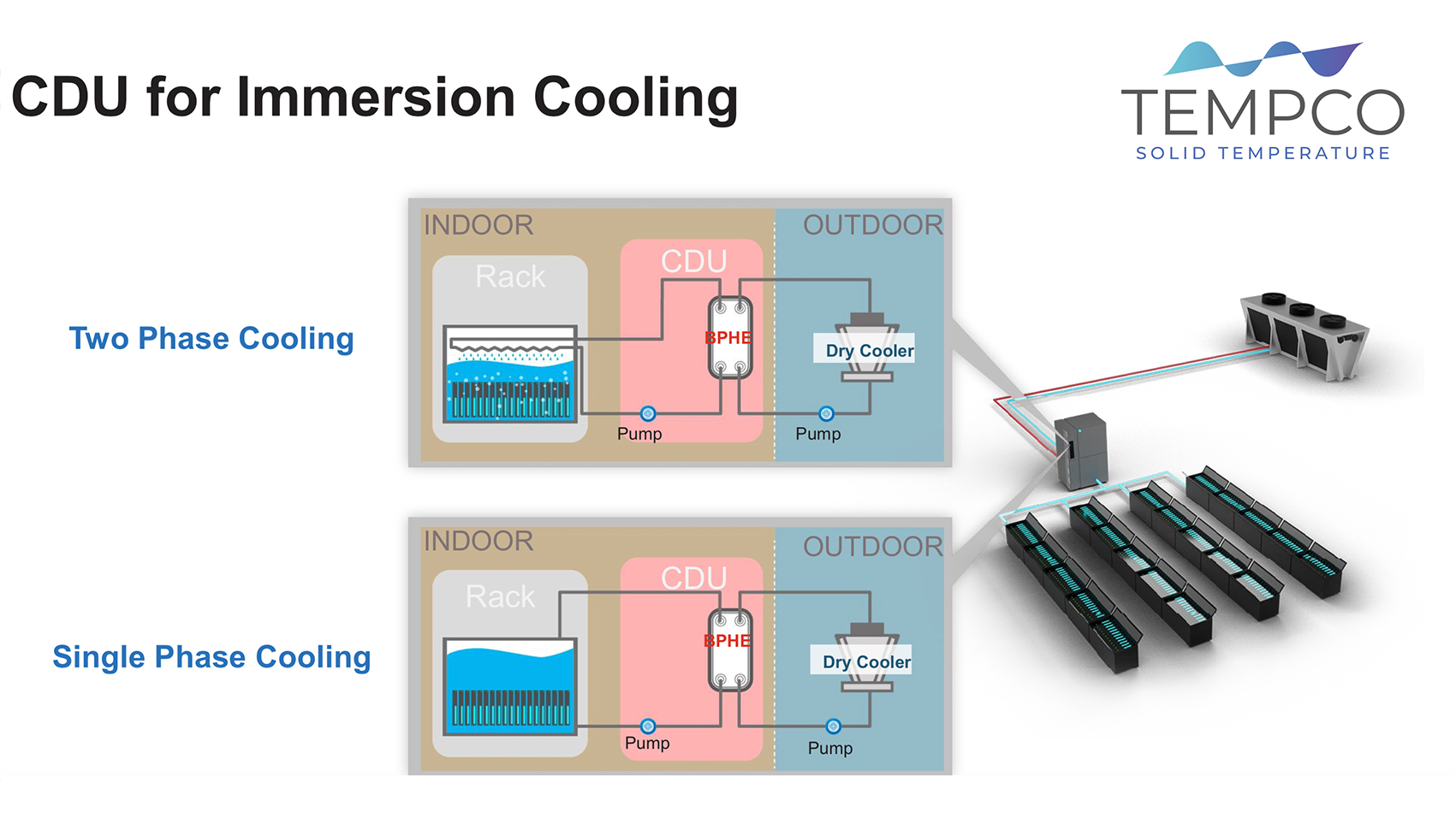

La gamma comprende quindi scambiatori saldobrasati BPHE per soluzioni di raffreddamento a liquido a immersione. A differenza delle cold plates, che vengono applicate direttamente su chip e componenti a più alta potenza – richiedendo quindi solitamente soluzioni ibride con ricorso al raffreddamento ad aria per altre parti dell’infrastruttura di calcolo – nel raffreddamento a liquido a immersione tutto l’hardware viene immerso in apposite vasche contenenti speciali fluidi dielettrici, garantendo un raffreddamento uniforme di tutti i componenti, senza quindi hot spots.
Per entrambe le tipologie di liquid cooling, con cold plates o a immersione, Tempco offre infine scambiatori di calore saldobrasati ottimizzati per sistemi di liquid cooling a singola fase (Single phase cooling), in cui il fluido refrigerante (spesso una miscela di acqua e glicole) mantiene la fase liquida durante tutto il ciclo termico, sia per sistemi bifase (Two phase cooling), in cui il fluido refrigerante bolle a contatto con la cold plate o con i server surriscaldati. Questa seconda tipologia bifase offre un’efficienza di raffreddamento superiore, ideale quindi per carichi di lavoro elevati e rack ad altissima densità, richiedendo di contro un circuito di raffreddamento più complesso per consentire la gestione di fasi di evaporazione, con un controllo più preciso di pressione e temperatura.
