Coefficienti di convezione e di irraggiamento, i valori tipici

Per il calcolo del coefficiente complessivo di trasmissione termica è necessario effettuare la somma del coefficiente di convezione e del coefficiente di irraggiamento.

Di seguito potete trovare alcune tabelle con i valori tipicamente utilizzati nei calcoli termodinamici.

H totale = H convezione (Tabelle 1 e 2) + H irraggiamento (Tabella 3)

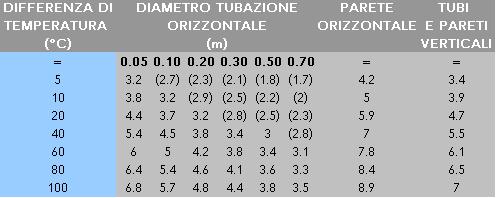

TABELLA 1

Coefficienti di convezione per tubazioni e pareti piane in aria tranquilla espressi in [Kcal / m2 h °C]

NOTA: i valori posti tra parentesi indicano un risultato teorico. Per effetto delle inevitabili correnti d’aria, non è mai consigliabile utilizzare un coefficiente inferiore a 3 [Kcal/m2h°C].

tabella01

TABELLA 2
Coefficienti di convezione per tubazioni e pareti piane in aria in movimento espressi in [Kcal / m2 h °C].

tabella-21

TABELLA 3
Coefficienti di irraggiamento per tubazioni pareti piane in aria, con costante di irradiazione C=4.6 (corpo nero) e C=4 (valore pratico per superfici nude isolate) espressi in [Kcal / m2 h °C].

tabella-3
